El zócalo MultiDIP está diseñado para poder utilizar con la dsRRBOARD casi todos los PIC de 18, 28 y 40 pines de las familias 16F y 18F de Microchip, que son los más usuales y por los que casi todos los usuarios empezamos.
El zócalo MultiDIP soporta estos microcontroladores:

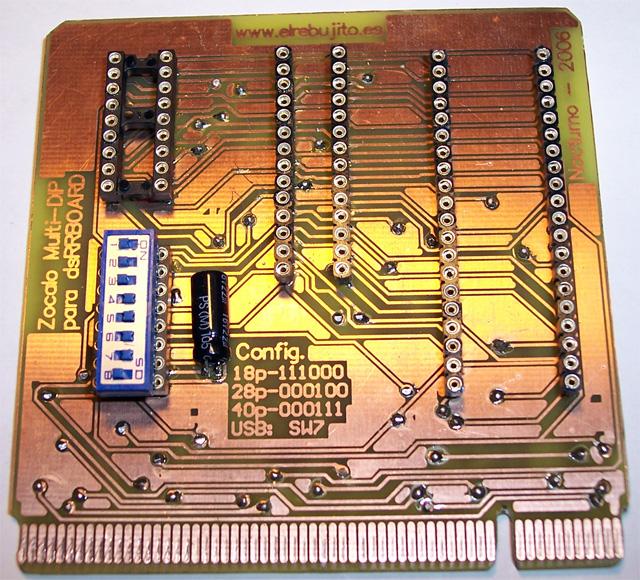

El zócalo MultiDIP está fabricado con placa a doble cara:
Dispone de un MicroSwitch de 8 posiciones. Hay que configurar los seis primeros en una de las tres secuencias que están serigrafiadas:
- para micros de 18 pines: 111000xx
- para micros de 28 pines: 000100xx
- para micros de 40 pines: 000111xx
El séptimo pin se debe activar si el micro dispone de conexión USB. El octavo pin no se utiliza.
