Con este interesante proyecto generaremos imagen de vídeo con un PIC emulando a un GLCD, lo que nos aportará una herramienta sencilla, barata y compatible para tener un dispositivo de salida en nuestros proyectos.

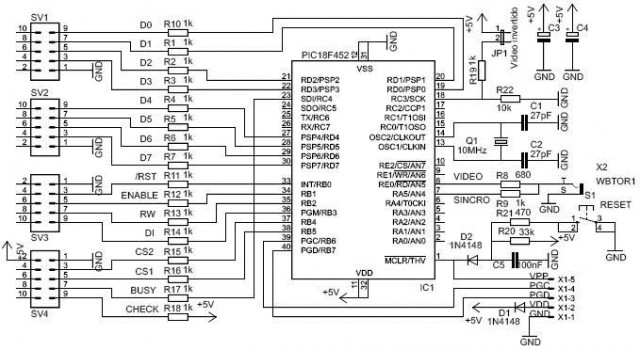

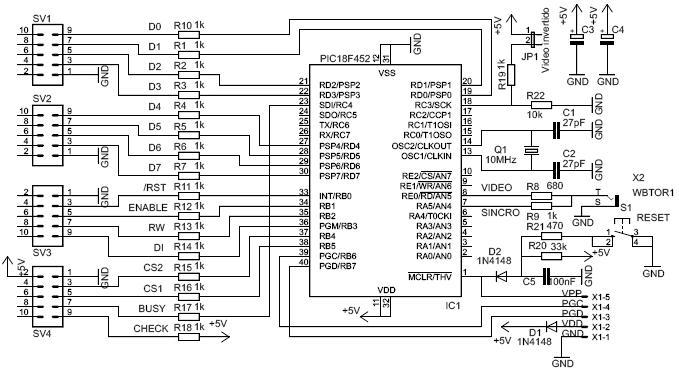

El corazón del circuito es un PIC 18F452 corriendo a 10MHz, según el siguiente esquema.
En la parte de la izquierda vemos las señales que lo gobiernan, que son las mismas que a cualquier GLCD. En la derecha podemos observar que el vídeo se genera sólo con dos salidas del PIC (Video y Syncro) que se unen mediante dos resistencias (R8 y R9) en el conector de salida.
El resto del esquema contiene básicamente lo indispensable para que nuestro PIC vuele: el conector ICSP, el oscilador y la alimentación.

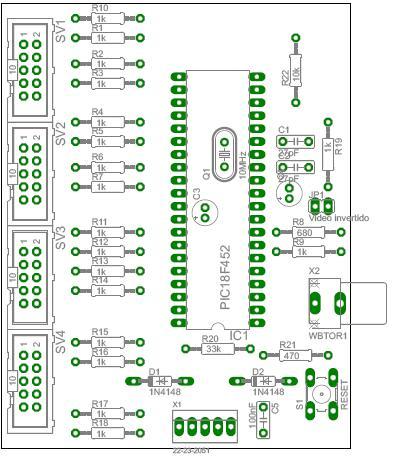

Al ser un circuito tan simple, la PCB también ha resultado sencilla de fabricar:
El firmware está programado en ASM y está comentado línea a línea para que se pueda interpretar fácilmente. Además, también se proporciona el fichero HEX para que lo puedas montar rápido sin necesidad de ensamblar el código.
Tienes a tu disposición:
Aquí dejo unos vídeos del resultado:
Gracias a Flacoclau por su magnífica aportación.
