Evita que salte el limitador de luz en casa
Desde hace tiempo tengo varios dispositivos domóticos en casa, y como seguramente te pasa también a ti, la cantidad de cacharros conectados y consumiendo energía no para de crecer. El problema es que cuando el consumo supera la potencia contratada… salta el limitador de la distribuidora, y ya la hemos liado: hay que rearmar todo, arrancar el router, la domótica, y cruzar los dedos para que todo vuelva a la normalidad.
¿Contratar más potencia? Mejor no…
Una solución rápida sería subir la potencia contratada, pero eso implica pagar más cada mes, aunque solo la necesites en momentos puntuales. Por eso diseñé un dispositivo que me avisa antes de que se supere el límite, para que pueda actuar a tiempo.
¿Qué es el MicroPIC Energy Meter?
Se trata de un pequeño monitor de energía que muestra en tiempo real el consumo eléctrico de tu casa, la producción fotovoltaica (si la tienes), y el nivel de carga sobre el limitador. Si ves que estás cerca del 100%, puedes apagar lo necesario antes de que salte todo.
El dispositivo tiene una interfaz sencilla e intuitiva que incluye:
- Aguja de carga del limitador
- Indicador LED cuando se alcanza el umbral
- Configuración desde la propia pantalla (idioma, Wi-Fi, MQTT, potencias…)

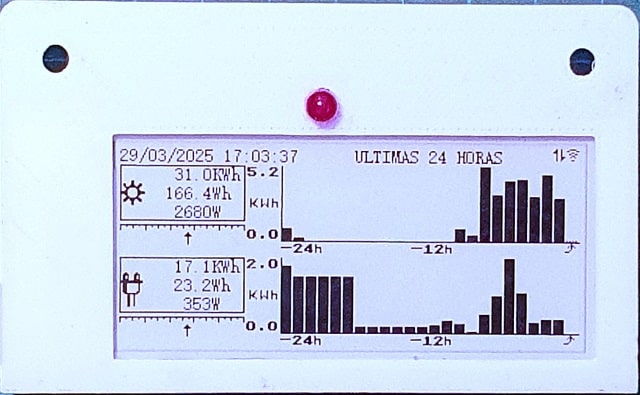

- Histograma de consumo y producción de las últimas 24 horas
- Vista diaria acumulada desde las 00:00
Hardware y software
El corazón del sistema es un ESP32 integrado en una pantalla Elecrow de 2,9”. Es la hermana pequeña de la que usé en este otro proyecto, con los mismos botones y conector de expansión. El firmware está desarrollado en Arduino.
Toda la lógica se alimenta de datos enviados desde Home Assistant, gracias a un complemento que desarrollé específicamente para este proyecto. Este complemento recoge las lecturas de consumo y producción, y las envía por MQTT al MicroPIC Energy Meter cada pocos segundos.
Integración con Home Assistant
El complemento permite configurar fácilmente:
- La entidad de producción solar
- La entidad de consumo
- El topic MQTT donde enviar los datos
- La frecuencia de actualización
Una vez configurado, el dispositivo muestra de forma continua el estado energético de tu vivienda, y puedes actuar antes de que te quedes sin luz.
Descarga el código
Todo el código es libre y está disponible en GitHub:
Repositorio del dispositivo (firmware Arduino):
https://github.com/nocturno66/MicroPICEnergyMeter
Complemento para Home Assistant (MQTT sender):
https://github.com/nocturno66/MicroPIC-Energy-Meter-comp
Puedes comprar el display de tinta electrónica en estos enlaces:
https://www.elecrow.com/sharepj/micropic-energy-meter-653.html?idd=5
https://s.click.aliexpress.com/e/_oB2hrKN
Si te interesa la eficiencia energética, la domótica y sacarle el máximo partido a Home Assistant, este proyecto te puede venir de lujo. Como siempre, cualquier sugerencia o mejora es bienvenida. ¡Te leo en los comentarios!
